MÔ TẢ
Lớp phủ Plyurea / Polyurethan là hệ thống sơn sàn polyurea / polyurethan bê-tông cao cấp, chỉ có một lớp, không có khe nối, không có dung môi. Hệ thống có bề mặt hoàn thiện phẳng láng, bóng mờ, có khả năng chịu hóa chất rất cao, khả năng chịu mài mòn và va đập tuyệt vời.
ỨNG DỤNG
Lớp phủ Plyurea / Polyurethan được sử dụng cho những sàn cần độ chống hóa chất cao, yêu cầu mặt hoàn thiện phẳng láng để dễ vệ sinh. Chẳng hạn như:
• Nhà máy dệt may, xưởng phim ảnh
• Công nghiệp thực phẩm và nước giải khát
• Kho bãi
• Nhà máy bánh kẹo, mứt
• Nhà máy lắp ráp thiết bị điện tử
• Công nghiệp dược phẩm
• Các nhà máy hóa chất
ĐẶC ĐIỂM VÀ CÔNG DỤNG
- Chỉ được thi công bởi kỹ sư chuyên nghiệp và nhân công lành nghề, được huấn luyện kỹ thuật và được chứng nhận. Hệ thống máy phun thi công phải chuyên dụng phù hợp với yêu cầu của nhà sản xuất sơn.
- Thi công nhanh/ cứng nhanh: Thi công ngay khi bê-tông từ 6 ngày tuổi hoặc vữa polyme từ 2 ngày tuổi. Đông cứng trong vòng 30-60 giây. Đi bộ sau 1 giờ và sử dụng sau 24 giờ
- Vô trùng/an toàn : Không bám màu, không bám bụi, không có khe nối, dễ vệ sinh, vô trùng
- Bền vững/ tuổi thọ cao : Chịu hóa chất tốt, chịu va đập và mài mòn cao, chịu nhiệt độ đến + 600C với độ dày 6mm. Với 25 năm uy tín trên toàn thế giới
- Đóng gói sẵn: Cân lượng sẵn, sử dụng ngay màu chuẩn
DỮ LIỆU KỸ THUẬT (sau 28 ngày bảo dưỡng ở nhiệt độ 200C
- Cường độ nén (BS 6319:Phần 2) : 55N/mm2
- Cường độ uốn (ISO 178) : 21N/mm2
- Modun đàn hồi động (ASTM C597-83) : 14000N/mm22
- Cường độ kéo (ISO R527) : 9N/mm2
- Lực bám dính vào bê-tông : bê tông hỏng
- Độ mài mòn Taber H22 : 1410 mg
- Đồng ảnh hưởng giãn nở nhiệt (ASTM C 531) : 3.6×10 -5-5 0C
- Độ dẫn nhiệt (BS 874) : 0.9W/m0C
- Suất điện trở bề mặt (BS 2050) : 2x1011ohms
- Độ đặc chắc (BS 6319:Phaàn 5) : 1970 kg/m3
- Độ hấp thụ nước (CP.BM 2/67/2) : 0 ml
- Độ lan tỏa lửa trên bề mặt : Cấp 2
ĐẶC TÍNH
Màu sắc:
- Vàng – RAL 1004
- Kem – RAL 1014
- Cam – RAL 2010
- Đỏ – RAL 3001
- Xanh lá – RAL 6010
- Xám – RAL 7037
- Độ dày : 3mm – 6mm
- Nhiệt độ làm việc với độ dày 6mm : -50C đến 600C
- Với độ dày 3mm : -50C đến 500C
THI CÔNG
- Chuẩn bị bề mặt
Bề mặt bê-tông phải được chuẩn bị sạch sẽ, cứng chắc, không còn dính bụi, dầu mỡ và các chất bẩn khác. Bề mặt bê-tông trước khi thi công phải khô ráo (theo cảm quan), không có nước đọng. Lực kéo tối thiểu của bề mặt (thử bằng máy pull-off) phải đạt 1.5N/mm2 và bê-tông phải được bảo dưỡng tối thiểu 5 ngày. Mặt nền bê-tông nên được ngăn cách với nền đất bằng một màn chống thấm liên tục. Thiết kế nền bê-tông nên có những khe co giãn theo yêu cầu. Ngoài ra nên thiết kế một số khe nứt để đảm bảo những co ngót của bê-tông sẽ theo những hướng định sẵn.
Phải mài sạch lớp xi-măng yếu trên bề mặt bê-tông. Trám phẳng tất cả những hư hỏng và các vết nứt bằng hệ thống vữa sửa chữa.
Toàn bộ bề mặt nên được mài sạch bằng cơ học như máy mài, máy cào hoặc phun nước áp lực cao. Các điểm nhô cao cũng phải được mài phẳng. Sau đó làm khô bề mặt bằng hơi nóng hoặc cơ học. Trước khi thi công phải hút bụi sạch lại toàn bộ bề mặt
- Lớp lót
Trước khi sơn phủ Polyurea / Polyurethane sàn bê tông cần được thi công lên một lớp lót đã khô, lớp lót sử dụng cũng là sơn sàn có độ dày 1mm

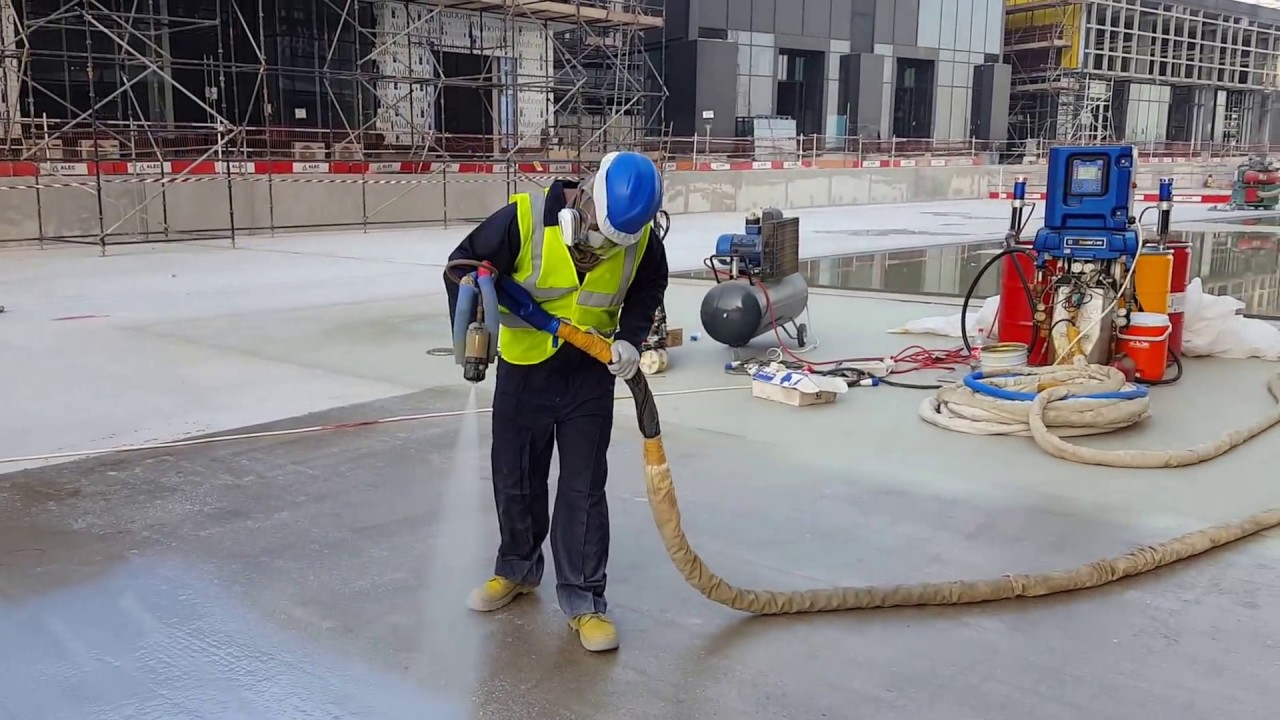

- Thi công
Sơn phủ Polyurea / polyurethane chỉ được thi công bởi hệ thông máy phun chuyên dụng và được trưc tiếp đứng máy phun là những kỹ sư và công nhân chuyên nghiệp, được huấn luyện kỹ theo các bước thi công tiêu chuẩn.
BẢO DƯỠNG
Ở nhiệt độ 300C, có thể đi lại được sau 1 giờ và sử dụng bình thường sau 16 giờ. Ở nhiệt độ 200C, có thể đi lại được sau 12 giờ và sử dụng bình thường sau 24 giờ. Hệ thống tự bảo dưỡng hoàn toàn sau 28 ngày.
VÊ SINH
Bề mặt hoàn thiện được vệ sinh theo những phương pháp thông thường, mài cơ học khô/ướt hoặc phunnước nóng có chất tẩy sẽ càng làm nổi rõ bề mặt và tránh được sự đóng cặn.
DỮ LIỆU TÍNH
2.25 – 2.50 kg/m2 cho mỗi 1mm dày
