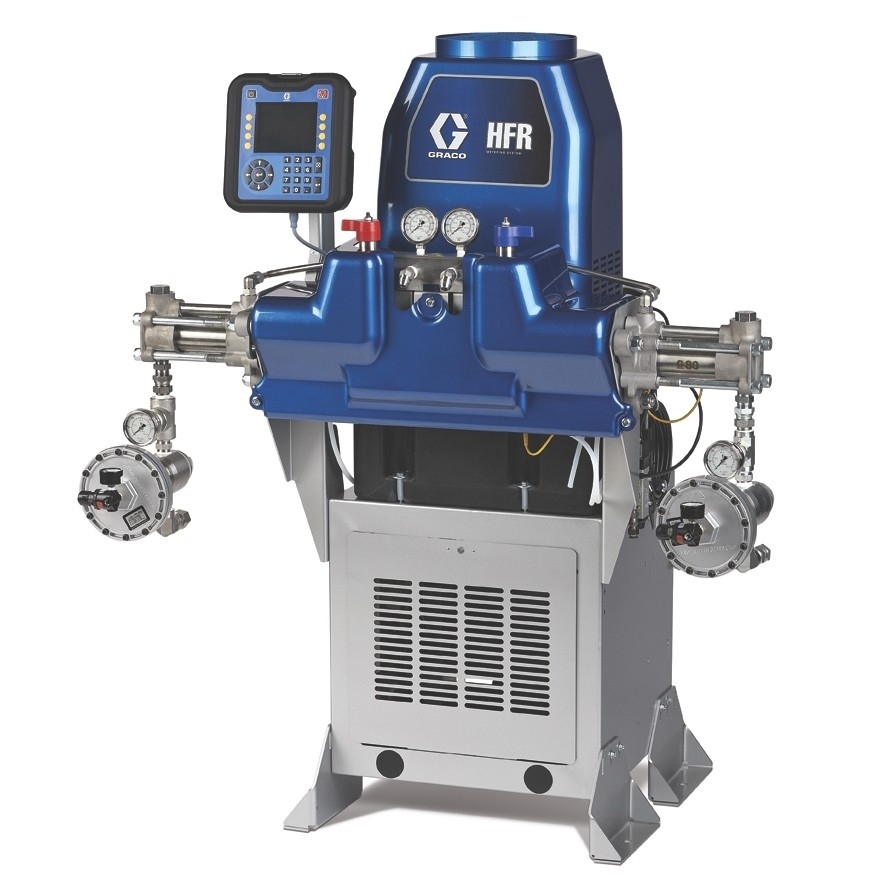

Hệ thống máy phun 2 thành phần Graco HFR (High Flex Reservoir) là một công nghệ tiên tiến đặc biệt được thiết kế để phun các chất lỏng hai thành phần, thường là keo và chất phụ gia, trong quá trình sản xuất công nghiệp. Graco HFR cung cấp một giải pháp linh hoạt, hiệu quả và chính xác cho việc phun những loại chất lượng khác nhau lên sản phẩm.
Graco HFR là một hệ thống máy phun hai thành phần tự động, được tích hợp với công nghệ tiên tiến, nhằm đáp ứng các yêu cầu phức tạp trong việc sản xuất sản phẩm có yêu cầu cao về keo và chất kết dính.
Tính Năng và Ưu Điểm Chính:
Thông số kỹ thuật hệ thống phun trộn tỷ lệ 2 thành phần gr HFR | |
Động cơ Honda GX 200 | |
Xếp hạng công suất ANSI @ 3600 vòng / phút | 4,8 kW |
Áp suất làm việc tối đa | |
Bơm cơ sở | 69 bar, 6,9 MPa |
Top Coat Pump | 228 bar, 22,8 MPa |
Mức độ ồn | |
Công suất âm thanh | 105 dBa cho mỗi tiêu chuẩn ISO 3744 |
Áp suất âm thanh | 96 dBa đo được ở 1 m |
Xếp hạng lưu lượng Tối đa | |
Bơm cơ sở | 11,36 lít / phút |
Top Coat Pump | 8,33 lít / phút |
Kích thước đỉnh Tối đa | |
Bơm cơ sở | 1 đầu phun với đầu phun 10mm |
Top Coat Pump | 1 súng với 0.048 in. Đầu, 2 súng với 0.035 in. Đầu, 3 súng với 0.027 in. Đầu, 4 súng với 0.023 in. Đầu |
Bộ lọc Sơn đầu vào | |
Bơm cơ sở | 2 in. Npsm, # 5 mech sst |
Top Coat Pump | 1 in npsm, # 8 lưới sst |
Kích thước đầu bơm | |
Bơm cơ sở | 2 in Bộ ghép nối Camlock của QD Cam kết |
Top Coat Pump | 1 inch – 11,5 npsm |
Kích thước cửa xả | |
Bơm cơ sở | Khớp nối nam giới QD Camlock 1 inch |
Top Coat Pump | 3/8 npsm |
Phần ướt | |
Phần ướt | mạ kẽm bằng thép cacbon, PTFE, nylon, polyurethane, UHMW, polyethylene, luoroelastomer, acetal, da, nhôm, cacbua vonfram, thép carbon niken và kẽm, thép không gỉ, mạ crôm |
Áp suất làm việc tối đa của chất lỏng | 207 bar, 20,7 MPa |
Nhiệt độ chất lỏng cao nhất | 88 ° C |
Dải áp suất nạp vào của chất lỏng | 3,5 bar, 0,35 MPa đến 17,5 bar, 1,75 MPa |
Lưu lượng | |
Component A (Đỏ) | 1/2 npt (f) |
Component B (Xanh) | 3/4 npt (f) |
Cửa xả chất lỏng | |
Component A (Đỏ) | # 8 (1/2 in.) JIC (3 / 4-16 unf), với bộ điều hợp JIC # 5 (5/16 inch) |
Component B (Xanh) | # 10 (5/8 in.) JIC (7 / 8-14 unf), với bộ tiếp hợp JIC # 6 (3/8 in.) |
Cổng lưu thông lỏng | 1/4 npsm (m), với ống nhựa, 17,5 thanh, tối đa 1,75 MPa |
Yêu cầu điện áp dòng | 230V / 1 pha và 230V / 3 pha Các mô hình: 195-264V, 50/60 Hz400V / 3 pha: 360-440V, 50/60 Hz |
Yêu cầu về Amperage | Xem Các mô hình trong hướng dẫn sử dụng 313997 |
Công suất âm thanh | 93 dB |
Công suất lò sưởi | |
A (Red) và B (Blue) máy sưởi tổng số, không có ống, chỉ HFR mô hình nóng | 12kW |
Dung tích hồ thủy lực | 34 lít |
Dầu thủy lực đề nghị | Dầu thủy lực Citgo A / W, Tiêu chuẩn ISO 46 |
Cân nặng | |
Máy có bộ phận làm nóng 12 kW | 394 kg |
Đơn vị không có máy sưởi | 288 kg |
Bộ phận vắt | Nhôm, thép không gỉ, thép cacbon mạ kẽm, đồng thau, cacbua, chrome, fluoroelastomer, PTFE, polyethylene trọng lượng phân cực cực cao, chống oxy hóa |
